Quel est l'impact de la conception structurelle du ressort de torsion en acier inoxydable sur ses performances

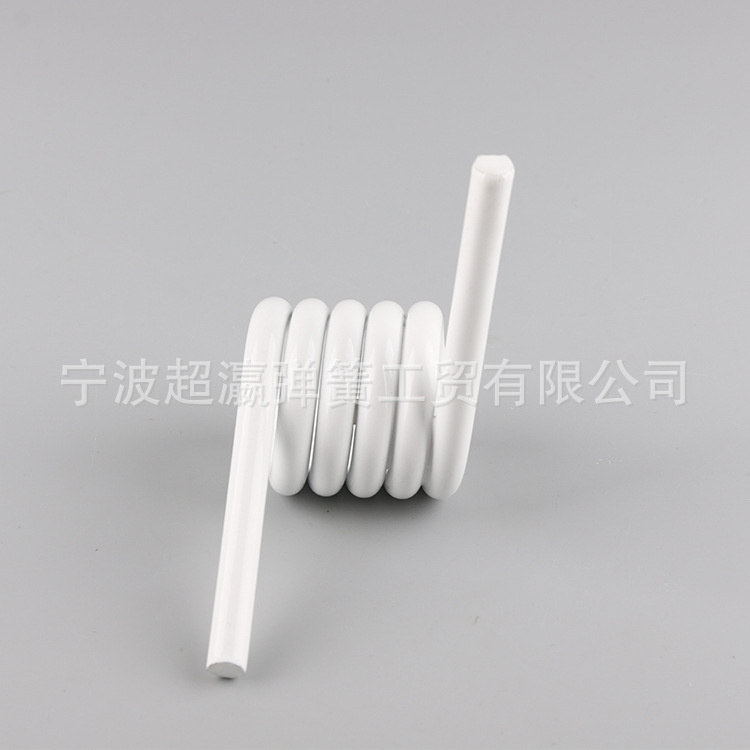

Printemps de torsion en acier inoxydable est un composant clé largement utilisé dans divers équipements mécaniques. Sa structure de base se compose de plusieurs bobines en spirale uniformément enroulées. Pendant le fonctionnement, le ressort atteint une déformation élastique en tordant la structure en spirale, puis sort le couple nécessaire. Les paramètres centraux de sa conception comprennent le diamètre du fil, le nombre de bobines, le diamètre de la bobine, la longueur du bras et la forme d'extrémité. Ces éléments géométriques jouent un rôle décisif dans les indicateurs de performance du ressort, tels que la rigidité, le couple tolérable maximal et la plage de déplacement angulaire de torsion.

Dans le processus de conception, la sélection du diamètre du fil est cruciale. Un diamètre de fil plus grand aide à améliorer la résistance à la torsion et la rigidité du ressort, mais il limite également son angle de déformation maximal. L'augmentation du nombre de bobines aide à disperser la contrainte et à améliorer la capacité de stockage d'énergie élastique. Cependant, cela peut également entraîner une augmentation du volume du ressort, affectant ainsi l'adaptabilité de l'espace d'installation. La conception des diamètres intérieure et extérieure est non seulement liée à la précision de l'assemblage du ressort, mais affecte également directement la distribution des contraintes et le comportement de la fatigue. Par conséquent, un contrôle raisonnable de ces paramètres structurels peut non seulement assurer une adaptation de bonne taille, mais également optimiser l'uniformité de la force et la stabilité du printemps, améliorant ainsi considérablement ses performances globales.

La conception finale du ressort a un impact significatif sur sa fonction d'application réelle. Les formulaires d'extrémité communs incluent le type de bras droit, le type de bras incurvé, le type de crochet, le type carré et la structure personnalisée. La forme géométrique de l'extrémité détermine directement la méthode de connexion et le chemin de transmission de force entre le ressort et la structure externe. Pendant la conception, si la position du point de contact de charge et la méthode de fixation de la forme d'extrémité ne sont pas entièrement prises en compte, il peut entraîner des problèmes tels que la force inégale, la concentration de contrainte locale et le glissement de rotation. Ces phénomènes affectent non seulement les performances du printemps, mais peuvent également causer des dommages précoces. Par conséquent, la conception de la structure finale doit répondre aux exigences du positionnement fonctionnel et de la transmission mécanique, et maintenir une bonne forme et une bonne correspondance avec les pièces de montage pour éviter la dégradation des performances causée par des erreurs de chargement ou d'assemblage excentriques.

La conception de la direction de torsion est également cruciale pour les performances de travail du printemps. Les ressorts de torsion sont généralement divisés en deux types: gaucher et droitier. Lors de la conception, ils doivent être appariés en fonction de la direction d'assemblage réelle et de la direction de force de réaction de torsion requise. Si la direction de rotation est conçue de manière incorrecte, elle entraînera non seulement que le ressort ne fonctionne pas correctement, mais peut également générer un stress anormal pendant le chargement initial, affectant ainsi sa durée de vie. Dans la structure collaborative à double printemps, l'utilisation de paires gauchers et droitiers peut obtenir un chargement symétrique, améliorant ainsi la stabilité globale et la durabilité du système. Par conséquent, au stade initial de la conception structurelle, le facteur de rotation doit être pris en considération complète.

Les caractéristiques des matériaux en acier inoxydable doivent également se refléter entièrement dans la conception structurelle, en particulier dans le contrôle de la distribution des contraintes et l'utilisation de la gamme élastique du ressort. L'acier inoxydable a un module élastique élevé et une bonne plasticité. Dans des conditions de conception raisonnables, il peut réaliser une grande déformation élastique et une longue durée de vie de fatigue. Cependant, si la conception structurelle est déraisonnable, comme un espacement trop faible entre les bobines, un enroulement trop serré ou un changement de diamètre trop rapide, il peut provoquer une concentration de contrainte ou un effet auto-verrouillé, affectant ainsi la rotation et la déformation normales du ressort. Dans les occasions de travail à haute fréquence, la conception structurelle devrait donner la priorité au principe de conception de contrainte égale pour garantir que le ressort maintient un état d'équilibre des contraintes tout au long du processus de travail, réduire le pic de contrainte et prolonger la durée de vie.

L'influence de la structure sur les performances de la fatigue est particulièrement critique. Dans un environnement de travail à cycle long et à haute fréquence, la résistance à la fatigue des ressorts de torsion en acier inoxydable devient un indicateur important pour l'évaluation des performances. En optimisant la conception structurelle, en contrôlant la zone de concentration de contrainte, améliorant la forme de distribution de la bobine et le rayon du filet de transition, la résistance à la fatigue du ressort peut être efficacement améliorée. Pour les ressorts qui doivent travailler dans des conditions extrêmes, une conception raisonnable peut non seulement prolonger leur durée de vie, mais également s'assurer qu'ils maintiennent toujours d'excellentes performances dans divers scénarios d'application.
